IP7400综合编程

一.IP7400主机

1、IP7400主板介绍


2、线路连接说明

      1)、变压器电源出来橙、黄两根线直接连接到主板AC接线柱上(AC16.5V交流电)

      2)、绿色线是接地线

      3)、键盘总线接口RBGY对应键盘上面的RBGY

      4)、主板上面自带八个防区,可以对主机自带防区进行编程使用

    自带防区前端探测器连接图


进入编程:9876#0

      恢复出厂设置:4058   01#

输入地址:0031   03#0031代表是1防区的编程地址码,03是即时防区模式)

0032   03#    。。。。

0038   07#0038代表是8防区的编程地址码,0724小时防区模式)

03:即时防区   0724小时防区   09:延时防区  00:关闭防区)

退出编程:* 长按3

输错指令,连续按*两次即可清除错误指令

布防:1234布防

撤防:1234撤防

故障查看指令:1234#87



扩展防区则需要增加双回路总线驱动器(DS7436),扩展防区都接在两条总线上

        扩展防区模块:单防区输入模块:DS7457

        双防区输入模块:DS7460

        单防区输入输出模块:DS7465

        八防区输入模块:DS7432


 二、单防区输入扩展模块(DS7457

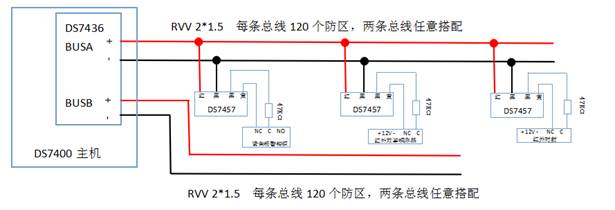

模块线路连接示意图:


防区模块 DS7457i 地址码拨码

模块 On”字样朝上(线朝下),二进制编码,从右到左(1  2  4  8  16  32  64  128

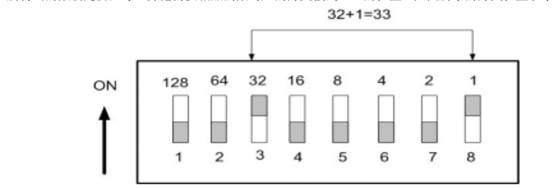

例如,第33防区:从右起 16 上,其它下。


进入编程:9876#0

      恢复出厂设置:4058   01#

输入地址:0039   03#0039代表是9防区的编程地址码,03是即时防区模式)

0040   03#    。。。。

0046   07#0046代表是16防区的编程地址码,0724小时防区模式)

。。。。。。

03:即时防区   0724小时防区   09:延时防区  00:关闭防区)

退出编程:* 长按3

输错指令,连续按*两次即可清除错误指令

布防:1234布防

撤防:1234撤防

故障查看指令:1234#87

三、双防区输入扩展模块(DS7460)

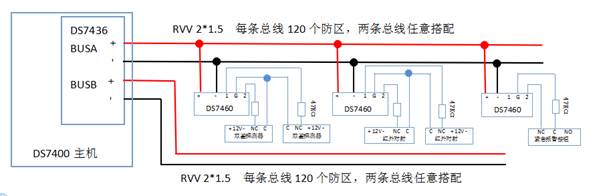

模块线路连接示意图:


防区模块 DS7460地址码拨码

模块 On”字样朝上(线朝下),二进制编码,从右到左(1  2  4  8  16  32  64  128

例如,第33防区:从右起 16 上,其它下。


进入编程:9876#0

      恢复出厂设置:4058   01#

输入地址:0047   03#0047代表是17防区的编程地址码,03是即时防区模式)

0048   03#    。。。。

0053   03#

0054   07#0054代表是24防区的编程地址码,0724小时防区模式)

。。。。。。

03:即时防区   0724小时防区   09:延时防区  00:关闭防区)

防区所对应的模块类型设置(用于主机对模块的识别)

输入地址:0423   11#  0423代表的是1718防区的模块地址编码,11代表模块是7460

                   0424    11#  0424代表的是1920防区的模块地址编码)

                   0425    11#    。。。。。。

                   0426    11#  0426代表的是2324防区的模块地址编码)

                   。。。。。。

退出编程:* 长按3

输错指令,连续按*两次即可清除错误指令

布防:1234布防

撤防:1234撤防

故障查看指令:1234#87

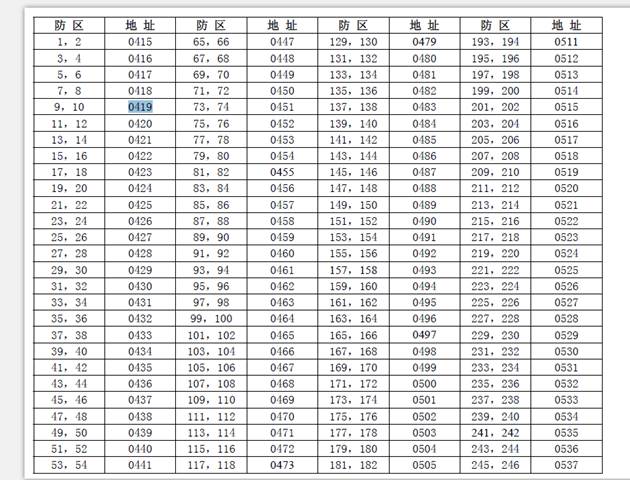

    防区所对应模块类型的编程地址码对照表:


四、单防区输入输出扩展模块(DS7465I)

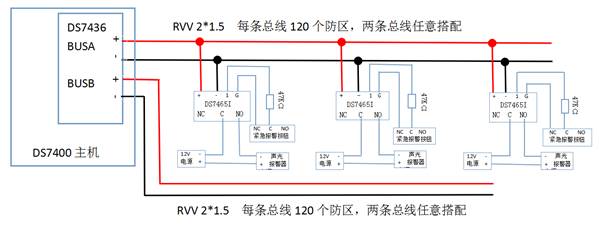

  模块线路连接示意图:


防区模块 DS7465I地址码拨码

模块 On”字样朝上(线朝下),二进制编码,从右到左(1  2  4  8  16  32  64  128

例如,第33防区:从右起 16 上,其它下。


进入编程:9876#0

      恢复出厂设置:4058   01#

输入地址:0055   07#0055代表是25防区的编程地址码,0724小时防区模式)

0056   01# 0056代表是26防区的编程地址码,01代表第一个DS7465模块的输出功能号)

0057   07#0057代表是27防区的编程地址码,0724小时防区模式)

0058   02#0058代表是28防区的编程地址码,02代表第二个DS7465模块的输出功能号)

0059   07#0057代表是29防区的编程地址码,0724小时防区模式)

0060   03#0058代表是30防区的编程地址码,03代表第三个DS7465模块的输出功能号)

。。。。。。

03:即时防区   0724小时防区   09:延时防区  00:关闭防区)

防区所对应的模块类型设置(用于主机对模块的识别)

输入地址:0427   22#  0427代表的是2526防区的模块地址编码,22代表模块是7465

         0428   22# 0428代表的是2728防区的模块地址编码,22代表模块是7465

         0429   22# 0429代表的是2930防区的模块地址编码,22代表模块是7465

         。。。。。。。

防区所对应模块类型的编程地址码对照表:


             输出功能号设置,用于驱动7465输出功能开启

             输入地址:2772  *3*2# 2772第一个7465模块输出功能地址码)

                       2773  19#  2773输出功能启用所跟随报警防区,19代表跟随25防区)

                       2775  *3*2#2775第二个7465模块输出功能地址码)

                       2776  21#2776输出功能启用所跟随报警防区,21代表跟随27防区)

                       2778  *3*2#2778第三个7465模块输出功能地址码)

                       2779  23#2777输出功能启用所跟随报警防区,23代表跟随29防区)

退出编程:* 长按3

输错指令,连续按*两次即可清除错误指令

布防:1234布防

撤防:1234撤防

故障查看指令:1234#87

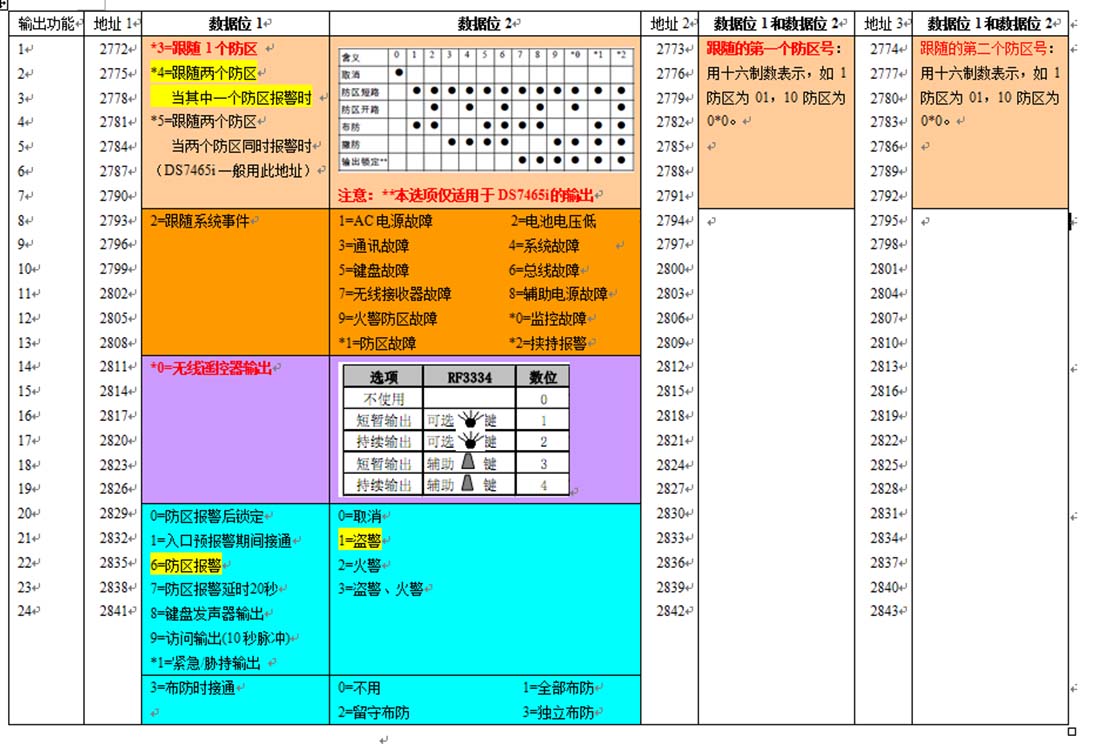

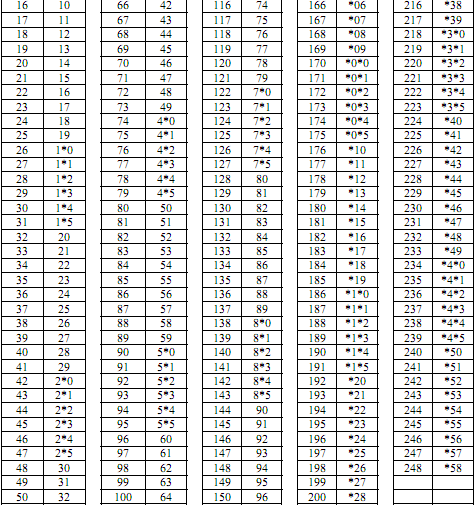

功能号设置所需的编程码地址对照表:


clip_image019.png clip_image021.png

五、八防区输入扩展模块(DS7432)

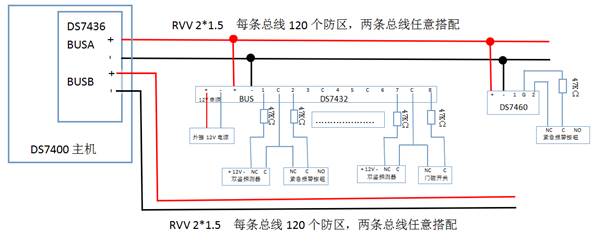

模块线路连接示意图:


DS7432模块防区地址码拨码表



防区

DIP拨码表

1

2

3

4

5

9-16

关闭

关闭

关闭

关闭

打开

17-24

关闭

关闭

关闭

打开

关闭

25-32

关闭

关闭

关闭

打开

打开

33-40

关闭

关闭

打开

关闭

关闭

41-48

关闭

关闭

打开

关闭

打开

49-56

关闭

关闭

打开

打开

关闭

57-64

关闭

关闭

打开

打开

打开

65-72

关闭

打开

关闭

关闭

关闭

73-80

关闭

打开

关闭

关闭

打开

81-88

关闭

打开

关闭

打开

关闭

89-96

关闭

打开

关闭

打开

打开

97-104

关闭

打开

打开

关闭

关闭

105-112

关闭

打开

打开

关闭

打开

113-120

关闭

打开

打开

打开

关闭

121-128

关闭

打开

打开

打开

打开

129-136

打开

关闭

关闭

关闭

关闭

137-144

打开

关闭

关闭

关闭

打开

145-152

打开

关闭

关闭

打开

关闭

153-160

打开

关闭

关闭

打开

打开

161-168

打开

关闭

打开

关闭

关闭

169-176

打开

关闭

打开

关闭

打开

177-184

打开

关闭

打开

打开

关闭

185-192

打开

关闭

打开

打开

打开

193-200

打开

打开

关闭

关闭

关闭

201-208

打开

打开

关闭

关闭

打开

209-216

打开

打开

关闭

打开

关闭

217-224

打开

打开

关闭

打开

打开

225-232

打开

打开

打开

关闭

关闭

233-240

打开

打开

打开

关闭

打开

241-248

打开

打开

打开

打开

关闭

249-256

打开

打开

打开

打开

打开



进入编程:9876#0

   恢复出厂设置:4058   01#

输入地址:0039   03#0039代表是9防区的编程地址码,03是即时防区模式)

0040   03#    。。。。

0045   03#

0046   03#0046代表是16防区的编程地址码,03是即时防区模式)

。。。。。。

03:即时防区   0724小时防区   09:延时防区  00:关闭防区)



防区所对应的模块类型设置(用于主机对模块的识别)

输入地址:0419   11#  0419代表的是910防区的模块地址编码,11代表模块是7432

                   0420    11#  0420代表的是1112防区的模块地址编码)

                   0421    11#    。。。。。。

                   0422    11#  0422代表的是1516防区的模块地址编码)

                   。。。。。。

退出编程:* 长按3

输错指令,连续按*两次即可清除错误指令

布防:1234布防

撤防:1234撤防

故障查看指令:1234#87

防区所对应模块类型的编程地址码对照表:


六、B426-CN网络报警模块

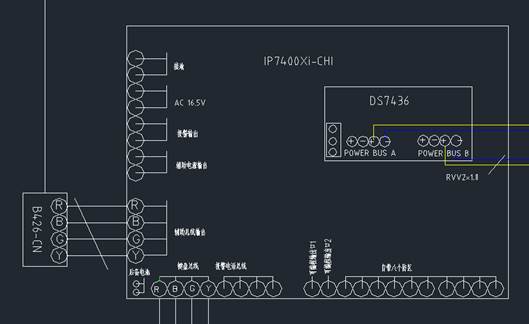

硬件连接(主板辅助总线四芯线RBGY对应B426模块RBGY连接好)

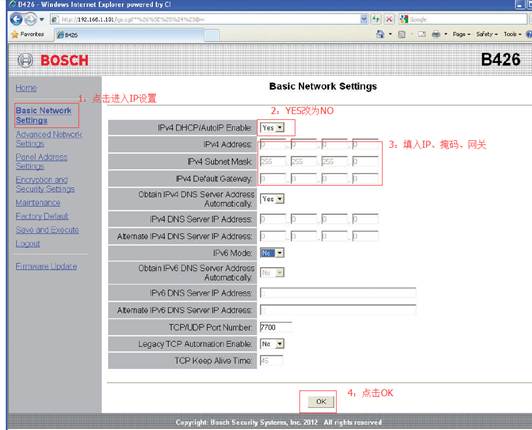

      设置B426模块的IP地址,在IE地址栏输入B426-CN模块默认地址169.254.1.1,密码是模块上的二维码,IP7400主机拨码拨到7


   编程设置:

          4019  10#
          4020  41#
          3025  30#

          3026  00#

          3027  0041#

          3029  0009#

          3031  11#

          3033   电脑IP地址,需转换为十六进制格式(例如:192.168.1.108输入:c0.a8.1.6c

          3429  1234#     (用户账号)

          3331  1*5#

          3332  1*5#

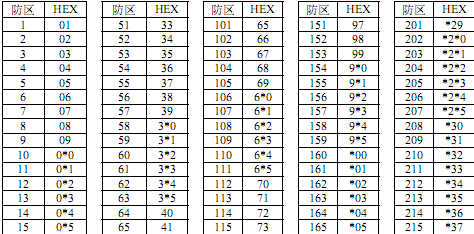

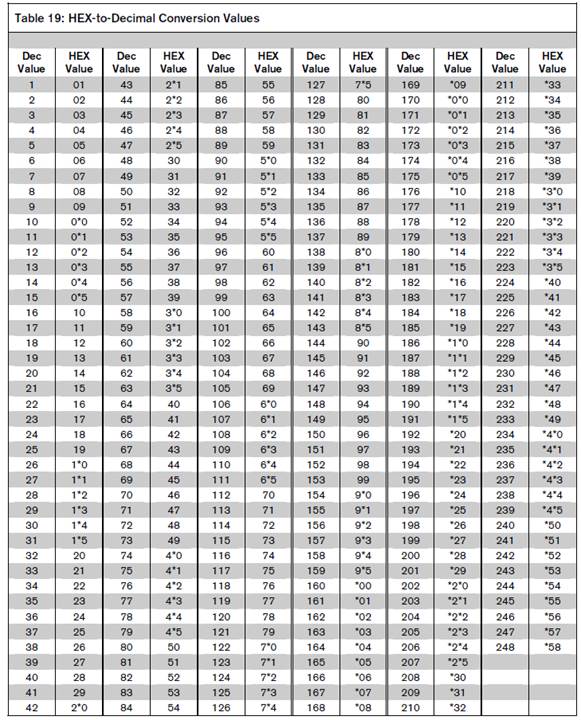

         IP地址十六进制转换表




七、软件设置

IP7400在软件中的添加:登录设备账户:admin    密码:1

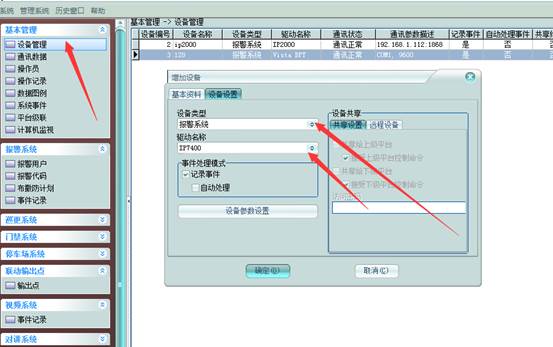

 1、设备添加

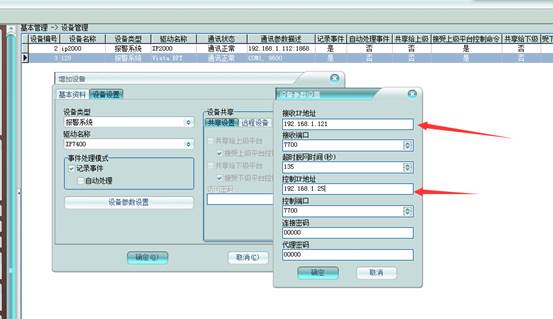

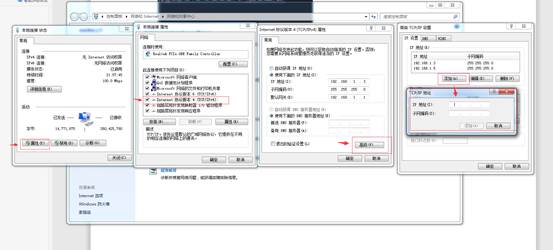

2、设备IP地址的添加(接收地址:是电脑IP地址;控制地址:电脑虚拟的网络地址)就是电脑是双网卡地址。

给电脑设置一个虚拟用户,IP设为和电脑,B426在同一个网段的。

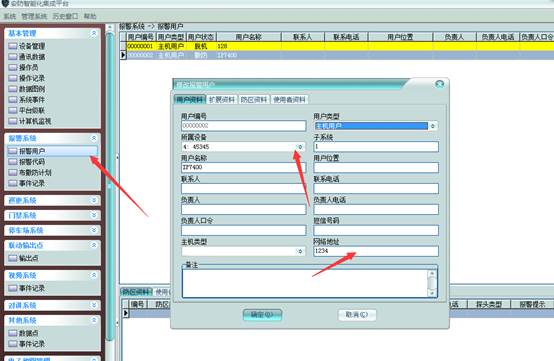

3、报警用户的添加,所属设备添加对应的驱动。网络地址:编程过程的用户账号

例如:用户账号:1234

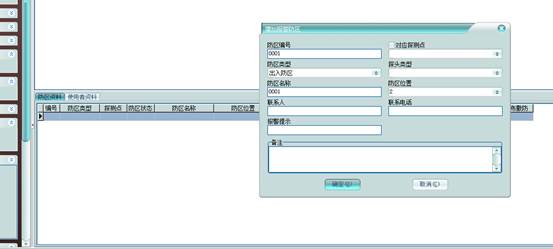

 4、添加防区
